Wuhan Line Power begrüßte kürzlich einen Kunden aus Peru in unserem Werk zum Factory Acceptance Test (FAT) von Verbundisolatoren. Der FAT wurde gemäß den geltenden Projektanforderungen erfolgreich abgeschlossen.
Kundenbegleitende Tests in unserem Werk
Während des Besuchs begleitete der Kunde unser Team im Werk, um der Inspektion und Prüfung der Verbundisolatoren beizuwohnen.
Der FAT umfasste mehrere Inspektions- und Testaktivitäten, um die Produkte anhand der relevanten technischen Anforderungen zu überprüfen. Unser Team arbeitete während des gesamten Prozesses eng mit dem Kunden zusammen, leistete technischen Support und unterstützte ihn bei den erforderlichen Prüfungen.
Überprüfung von Abmessungen
Gemäß IEC 61109, Abschnitt 12.2, und ANSI C29.12, Abschnitt 10.1 werden die Verbundisolatoren einer Dimensionsmessung und -prüfung unterzogen, um ihre wichtigsten Strukturparameter anhand der spezifizierten Anforderungen zu überprüfen.
Die Inspektion umfasst die Trockenlichtbogenstrecke, die Kriechstrecke, die Schirmdurchmesser, den Abstand zwischen den Schirmen und die Gehäusedicke über dem Kern. Mehrere Isolatorproben werden gemessen und aufgezeichnet, um die Maßhaltigkeit und die Einhaltung der geltenden technischen Spezifikationen zu beurteilen.
Diese Inspektion hilft, die Maßhaltigkeit und Fertigungskonsistenz von Verbundisolatoren zu überprüfen und unterstützt so eine zuverlässige Produktqualität und Konformität mit relevanten Normen.
Überprüfung von Die Ende Beschläge
Gemäß IEC 61109, Abschnitt 12.3 und ANSI C29.12, Abschnitt 10.1 werden die Endanschlüsse von Verbundisolatoren überprüft, um ihre Maßkonformität zu überprüfen.
Die Prüfung konzentriert sich auf die Gabelkopfabmessungen (Ø19 ± 2,26 mm und 20 ± 2,3 mm) und die Ball-16-Verbindungsschnittstelle gemäß IEC 60120. Diese Messungen helfen, die Kompatibilität der Endbeschläge mit den spezifizierten Verbindungsanforderungen zu überprüfen und die Maßhaltigkeit während der Fertigung sicherzustellen.

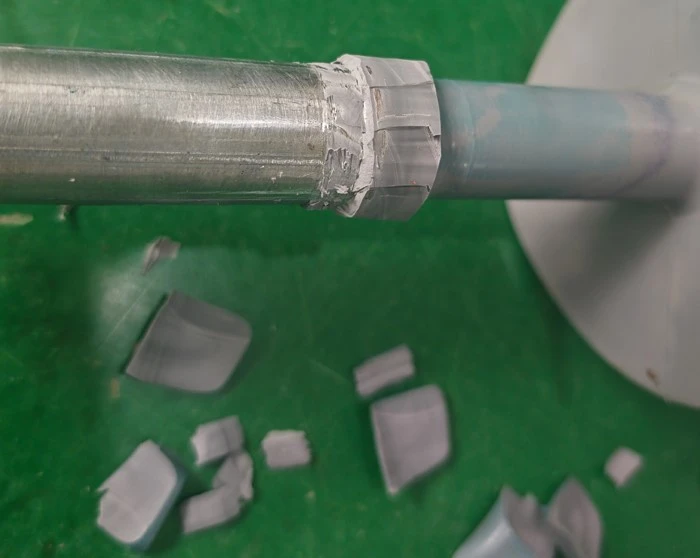

Überprüfung von Dichtheit von Die Schnittstellezwischen Endarmaturen und Isolatorgehäuse
Der Test wird gemäß Abschnitt 12.4 der IEC 61109 durchgeführt, um die mechanische Integrität der Verbindung zwischen Isolatorkernstab und Endarmaturen zu überprüfen.
Während des 1-Minuten-Belastungstests unter 70 % Nennlast tritt kein Ausfall auf: kein Kernbruch, kein vollständiges Herausziehen des Kernstabs, kein Bruch von Metallbeschlägen.
Bei der Farbeindringprüfung nach der Prüfung dürfen keine Risse festgestellt werden.
Elektrisch test
Der gesamte Satz elektrischer Tests wird gemäß der nordamerikanischen Norm ANSI/NEMA C29.11-2020 durchgeführt. Es bewertet die Isolationsleistung von Verbundisolatoren unter Trocken-, Nass- und Blitzimpulsbedingungen, um die Widerstandsfähigkeit gegen Netzfrequenzspannung und Blitzüberspannung zu überprüfen.
Niederfrequenz-Trockenüberschlagtest
Getestet unter trockenen Bedingungen, Probe Nr. 3, Prüfspannung größer oder gleich 302 kV. Voraussetzung: Keine Reifenpanne.
Es überprüft die äußere Isolationsstärke des Isolators in sonniger, trockener Umgebung.
Niederfrequenz-Nass-Flashover-Test
Simulation von Regenbedingungen, Probe Nr. 3, Prüfspannung größer oder gleich 272 kV. Voraussetzung: Keine Reifenpanne.
Validiert die zuverlässige Isolationsleistung bei Regen, um Leitungsüberschläge zu verhindern.
Kritische Impulsüberschlagsspannung (positive Polarität)
Simuliert einen positiven Blitzstoß, Probe Nr. 3, Prüfspannung größer oder gleich 325 kV. Voraussetzung: Keine Reifenpanne.
Kritische Impulsüberschlagsspannung (negative Polarität)
Simuliert einen negativen Blitzstoß, Probe Nr. 3, Prüfspannung größer oder gleich 365 kV. Voraussetzung: Keine Reifenpanne.
unsere Leistungen
Wuhan Line Power stellt Verbundisolatoren für Hochspannungsleitungen, Umspannwerke und elektrifizierte Eisenbahnanwendungen her.
Wir arbeiten mit Kunden zusammen, um projektspezifische technische Anforderungen zu erfüllen und bieten während des gesamten Bestellvorgangs die erforderliche Produktdokumentation und Testunterstützung.
Der erfolgreiche Abschluss dieses FAT spiegelt unser Engagement für Produktqualität, technische Zusammenarbeit und Kundenbetreuung wider.
